让我们来谈谈使用Testex®复制带测量表面轮廓的变化

简介

2023年，DeFelsko公司（旗下拥有PosiTector、PosiTest系列检测仪器）完成对Testex公司的收购。近一两年间，DeFelsko 对复制胶带的包装形式与使用方式进行了调整，研发推出一种特殊的压平工具和数字千分尺，并针对1.5至2.5密耳的量程重叠区间，取消了粗型胶带与超粗型胶带搭配使用的要求。本文将介绍使用复制胶带测量表面轮廓的最新操作规范。

复制胶带外观与包装的改变

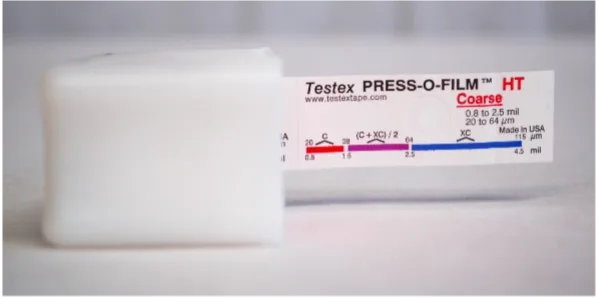

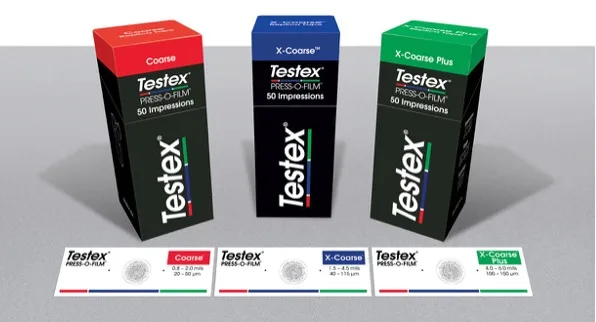

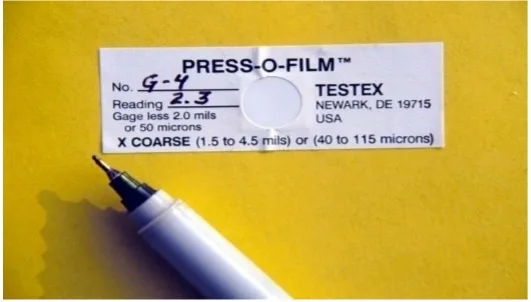

Testex复制胶带基材始终由2密耳厚的聚酯薄膜（Mylar膜）构成，薄膜背面附有一层可压缩的泡沫层；但其外观与包装历经多次迭代（见图 1、图 2、图 3）。目前Testex复制胶带仍保留传统的塑料盒包装（见图 2），但厂商计划逐步淘汰塑料包装，后续将统一使用图 3所示的小型纸盒包装，每盒内装50片独立复制胶带。

图 1、图 2、图 3

千分尺及测量流程的改变

可用于读取复制胶带压痕数值的量具分为三类：传统模拟千分尺、数字千分尺以及复制胶带读数仪，不同量具对应的操作流程略有差异。下文以多数KTA检测人员使用的模拟千分尺为例说明操作步骤。

模拟千分尺

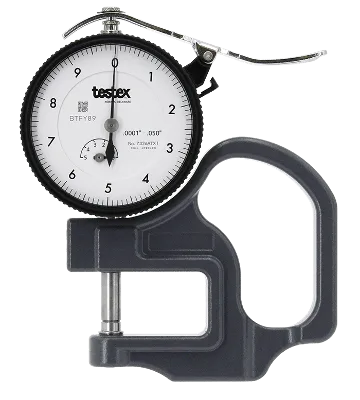

模拟千分尺图片

将千分尺刻度预先调至数字“8”，该设置可直接扣除Mylar膜本身2密耳的厚度（见图 4）。
将复制胶带放入千分尺测砧之间，松开操作压杆，读取刻度数值。
对照模拟千分尺换算表（见图 6），对读数进行换算。
记录换算后的数值。
进行第二次测量，取两次读数的平均值作为最终的检测结果。

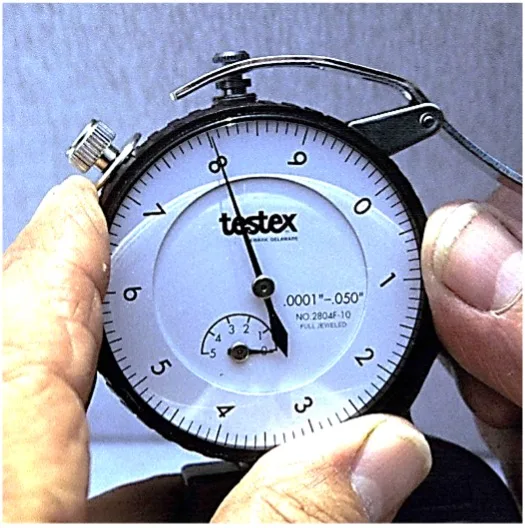

图4 模拟千分尺特写

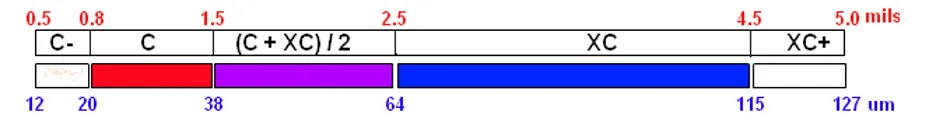

借助模拟千分尺换算表进行数值换算后，当测得的表面轮廓处于1.5至2.5密耳区间时（即粗型复制胶带与超粗型复制胶带的量程重叠区，见图5红圈标注），无需再交替使用两种规格复制胶带。

图5 复制胶带

目前，Testex 复制胶带产品均配套附赠模拟千分尺换算表及快速操作指南。

举例：如果使用超粗型（X-Coarse）复制胶带，模拟千分尺读数为3.9密耳，则实际表面轮廓为4.2密耳。

不考虑各型号复制胶带的标称量程，如果使用标准的粗型复制胶带（Coarse）测得读数处于1.8至2密耳区间，建议更换超粗型复制胶带（X‑Coarse）进行复测；同样，使用超粗型复制胶带的读数落在4.2至4.5密耳时，应改用超粗加型复制胶带（X‑Coarse+）。复制胶带在各自标称量程的中段测量时其精度最优。

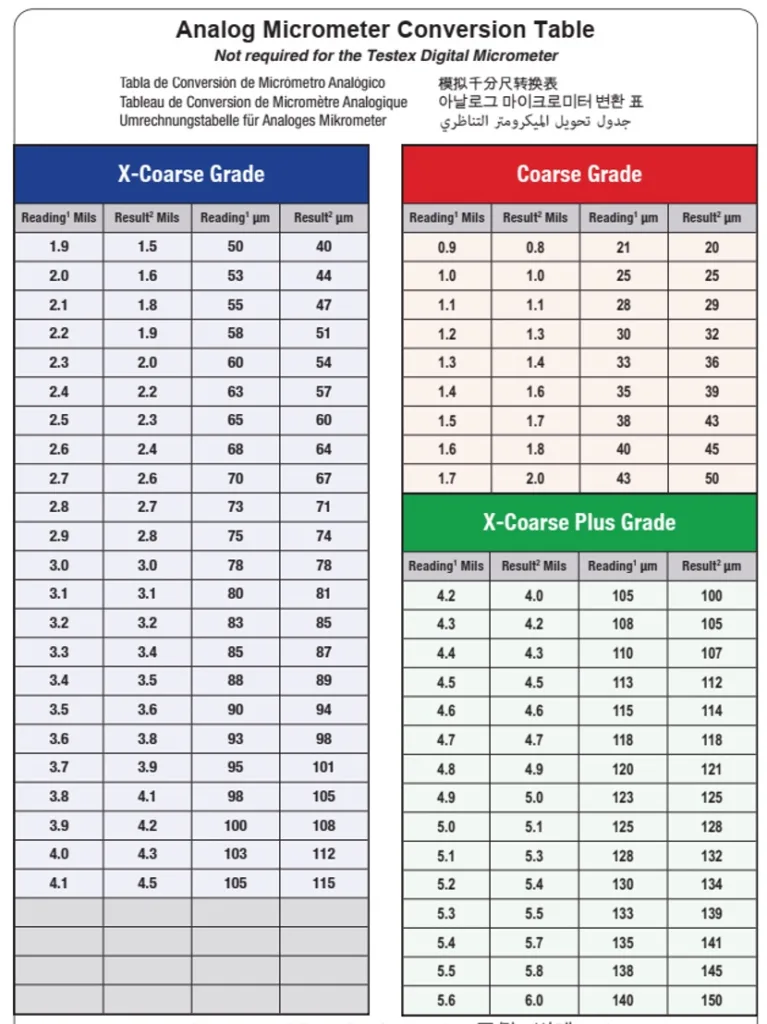

图6 模拟千分尺换算表

常见问题（FAQs）

使用图2所示的传统款Testex复制胶带（单片带有红/紫/蓝色量程标识，标注重叠区间）配合模拟千分尺测量时，可通过换算表修正读数；如果测量值落在1.5至2.5密耳区间，也可分别使用粗型、超粗型两种复制胶带测量后取平均值，一旦采用均值法则无需再做换算。这种说法是否正确？
正确。无论是使用传统款还是新款复制胶带，两种复制胶带的量程重叠区间为1.5至2.5密耳，在此区间内必须使用两种复制胶带分别获取读数。如果采用均值法，取平均值后无需额外换算。
使用图3所示的新款Testex复制胶带配合模拟千分尺测量时，可通过换算表修正读数；或者，当实测数值落在1.5至2.0密耳区间时，同时使用粗型与超粗型两种复制胶带分别获取读数（粗型复制胶带的量程上限已由原先2.5密耳调整为2.0密耳）。如果采用双胶带均值法开展检测，则读数无需另行换算修正。这种说法是否正确？
不正确。新款复制胶带与旧款复制胶带实物规格完全一致，因此，采用均值法检测的检验人员仍需沿用1.5至2.5密耳的重叠量程标准；不可参照新包装标注的0.8至2.0密耳量程，该标注量程仅适用于查表换算法。检验人员一旦选用均值检测方式，必须执行旧款的重叠区间判定规则。
传统粗型复制胶带的标称量程为0.8至2.5密耳，但其实际有效量程仅为0.8至2.0密耳。该说法是否正确？
实际上，“真实”量程范围完全取决于所使用的测量方法。当使用“均值法”时，粗型胶带的有效量程扩展至2.5密耳（平均值需要在1.5到2.5之间）；使用查表换算法时，粗型复制胶带仅适用于2.0密耳及以内数值，超过2.0密耳则需使用超粗型复制胶带。
当使用“粗型 + 超粗型复制胶带并取平均值”的均值法时，为满足ASTM D4417标准的两次平行读数要求，必须读取4个读数以获得两个实际读数。这种说法是否正确？
不正确。传统的均值法仅需各取一片粗型、超粗型复制胶带完成测量即可。尽管传统的操作说明对此表述不够明确，但标准制定的初衷是：一组配对测量值（一片粗型复制胶带 + 一片超粗型复制胶带测得的数据取其平均值），即可满足平行读数要求。
