在涂装行业里，“附着力”几乎是所有工程师的“口头禅”。项目验收时，你总会听到这样的三连问：
“划格做了吗？”
“拉拔值多少？”
“附着力合格吧？”
但一个残酷的现实是：很多工程师，做了成百上千次的附着力测试，却并不真正理解附着力测试。
他们以为：划格0级，就等于万事大吉；拉拔值高，就等于绝对安全；数值越大，涂层就越可靠。
然而，在真实的工程世界里，恰恰有大量代价高昂的失效案例，发生在那些“测试结果看起来一片大好”的项目中。
有的项目，出厂时划格全优，但几个月后层间就整片剥离。
有的项目，拉拔值高达8MPa，远超规范，却在海上服役一年后大面积失效。
还有的项目，工程师只盯着仪器上的数字沾沾自喜，却完全忽略了断口上那个更危险的“破坏位置”信号。
这意味着什么？ 附着力测试，从来不是一个简单的“做实验”问题。它是一个“理解失效机制”的问题。 而我们最常用的两种方法——拉开法与划格法，本质上代表着两种完全不同的工程逻辑。
如果你不理解它们之间的根本差异，那么，你可能会误判涂层风险，错误地验收项目，并在真正的失效发生前，对即将到来的“雪崩”，完全没有察觉。
今天，我们不讲操作步骤。我们从国际标准、工程逻辑、失效机制三个维度，真正讲透：为什么划格法和拉开法，根本就不是同一种东西。
概念重塑：你理解的“附着力”，可能只是冰山一角
很多工程师认为：附着力 = 油漆粘得牢不牢。
这只是最表面的理解。一个专业的工程师，脑中的“附着力”至少包含三个层次：
第一层（界面结合力）： 涂层与钢板基材之间，以及涂层与涂层之间的原始结合能力。
第二层（体系内聚力）： 每一层涂层自身的结构强度。
第三层（服役稳定性）： 整个涂层体系，在经受外部应力、温度循环、腐蚀介质渗透后，维持其界面稳定的综合能力。
很多时候，“实验室里的附着力很好”，并不代表“长期服役时绝对安全”。因为工业防腐，从来都不是一个静态的游戏。尤其在船舶、海工、桥梁、风电这些严苛场景中，涂层长期承受的是温差应力、盐雾渗透、紫外线老化、钢板变形等“组合拳”的攻击。
真正决定寿命的，不只是“粘不粘得住”，而是在长期、复杂的应力下，“还能不能维持界面稳定”。

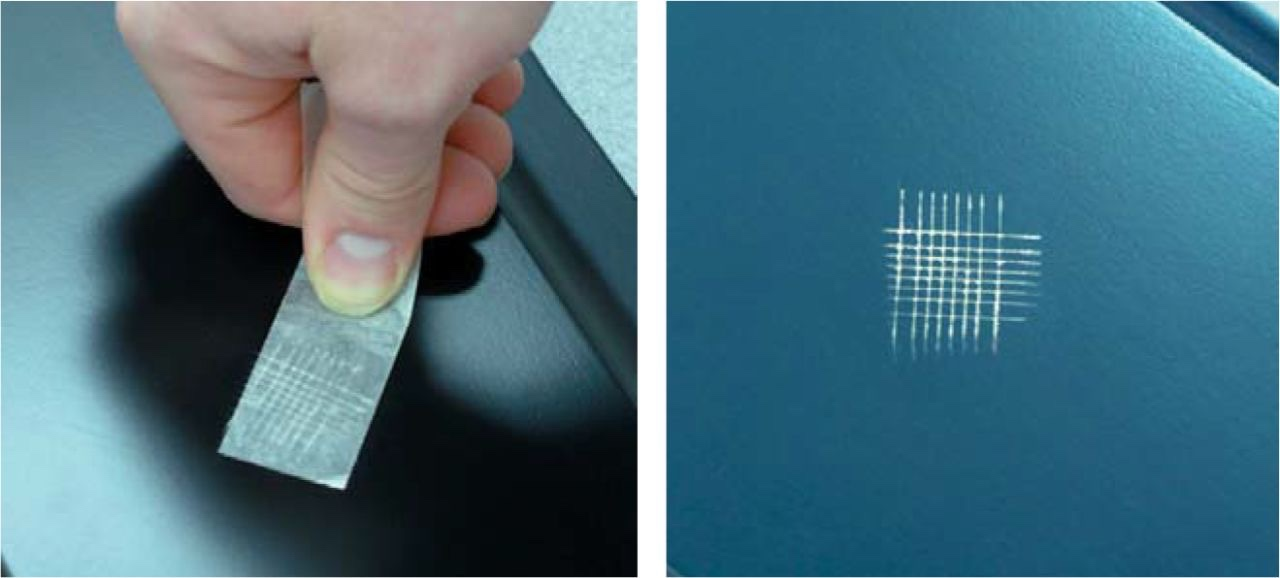

划格法的工程逻辑：它在测试什么？
很多人因为划格法简单、快速，就形成了一个错误的认知：划格法 = 附着力测试。
但根据ISO 2409标准的明确定义，划格法并不是“附着力测量（Measurement）”，而是一种经验性的**“评价方法（Assessment）”**。它评估的是：在切割形成网格后，涂层抵抗从切口边缘发生脱落的能力。
注意这里的关键词：“抵抗脱落”，而不是“测量数值”。
划格法的核心，本质上是在“人为制造边缘缺陷”，然后观察缺陷是否会扩展。因为任何涂层的失效，最容易开始的位置，就是边缘。当刀片切入涂层，会立刻在切口处产生巨大的应力集中。如果界面本身就存在弱点（如表面污染、重涂间隔过长），脱落就会从这个被你制造出来的“伤口”迅速扩展。
所以，划格法本质上不是在测“整体有多强”，而是在测**“界面的缺陷，是否容易在边缘处被触发并扩展”**。这是一个极其重要的工程逻辑，因为它完美地模拟了现实中，因刮擦、碰撞导致涂层破损后的初期失效行为。
但它的局限性也因此而生：它无法建立“应力-数值”关系。它没有受力面积，没有载荷测量，因此无法告诉你界面到底承受了多大的力。它只能告诉你：“切开以后掉不掉”。两个都评为0级的样品，其真实的附着强度可能相差数倍。
ISO 2409标准自己也明确指出：如果需要测量附着力，应采用ISO 4624（拉开法）所描述的方法。
拉开法的革命性：把“附着力”变成可量化的工程参数
拉开法的伟大之处，在于它第一次把“附着力”这个模糊的概念，变成了一个可以用**MPa（兆帕）**来量化的工程参数。这背后，是整个工业体系管理逻辑的升级。因为只有定量，才能建立规范、建立验收标准、建立合同要求、建立风险控制体系。
拉开法测量的，是垂直于基材方向，使界面分离或涂层内聚破坏所需的最小拉伸应力（σ = F/A）。它将“力”与“面积”建立了关系，让附着力不再是一种“感觉”，而成为了现代工业体系真正需要的、可沟通、可追责的数据语言。
它与划格法最大的不同，在于它测试的是一个完整的、有一定面积的区域。在这个区域内，任何一个微小的薄弱点，都会在整体、均匀的应力下被放大并暴露出来。因此，它更像是一次**“整体界面的承载能力普查”，而划格法只是“边缘缺陷的触发测试”**。
“断口”比“数值”更重要
这正是整个附着力测试中，区分高手与新手的“分水岭”。
很多人拿到拉拔仪，最关心的就是：“多少MPa？” 但真正重要的，其实是：“在哪里断裂？”
举一个真实的案例。某海工项目，拉拔值高达8MPa，远超规范。所有人第一反应：“质量真好，绝对安全。” 但失效分析工程师观察断口后发现：80%的破坏，都发生在底漆和中间漆的层间（B/C界面附着失效）。 这意味着什么？意味着整个涂层体系最薄弱的一环，已经暴露。
虽然数值很高，但这就像一条钢链，尽管整体标称能吊起10吨，但其中一环已经有了裂纹。在垂直、一次性的拉力下它扛住了，但在未来长期的、反复的、来自不同方向的剪切和疲劳应力下，它必然会从这一环开始断裂。
拉开法真正的、不可替代的工程价值，在于“失效模式分析”。 它不仅告诉你“坏没坏”，更能告诉你“为什么坏”、“会怎么坏”。
钢板/底漆界面脱落（A/B失效）： 立即指向表面处理问题——盐分污染？油污残留？凝露施工？
层间脱落（B/C, C/D失效）： 立即指向工艺控制问题——重涂间隔超时？表面粉尘污染？胺析出？
漆膜内聚破坏（B, C失效）： 立即指向涂料本身或固化问题——配比错误？固化不完全？体系过脆？
胶水破坏： 意味着本次测试无效，与涂层性能无关。
真正成熟的工程师，在测试后第一件事不是看仪器屏幕，而是拿起被拉下的测试锭，像法医一样仔细观察断口。因为所有真相，都藏在断口里。
如何正确地看待和使用这两种工具？
很多人喜欢问：“到底哪个更好？” 这个问题本身就是错的。它们根本不是竞争关系，而是两个不同层级的、需要协同作战的工具。
划格法，是“过程控制工具”和“快速筛查器”
核心价值： 快速、低成本、大面积覆盖，能迅速发现明显的附着力缺陷。
最佳场景： 施工现场巡检、班组自检、工序交接时的快速确认。
定位： 它是“发现问题”的探照灯。
拉开法，是“工程验收工具”和“深度诊断仪”
核心价值： 提供量化数据、建立验收依据、进行根本原因分析、判断风险等级。
最佳场景： 最终性能判定、关键结构验收、争议仲裁、失效分析。
定位： 它是“解释问题”的手术刀。
最成熟的工程管理逻辑是：在过程中，用划格法进行高频、广泛的检测；在关键节点和最终验收时，用拉开法进行精确的判断，并出具报告。
从“完成测试”，到“理解风险”
很多初级工程师认为，附着力测试就是“测一下数字”。但真正成熟之后，你会发现，附着力测试，其实是在研究**“界面是如何失效的”**。
因为所有防腐体系，最终都不是“突然坏掉”，而是在某个薄弱的界面，一步一步开始失稳。
划格法，是在观察：这个界面，在边缘处是否容易失效并扩展。
拉开法，是在观察：这个界面，在整体上如何承受应力，并暴露出最弱的一环。
当你真正理解了这一点，你就不会再简单地问：“数值多少？” 你会开始真正关心： “为什么会从这里断？” “哪一层最弱？” “这个风险会不会在未来扩展？” “整个体系的长期服役是否稳定？”
而这，才是从一个“检测员”，到一名“工程师”的真正蜕变。
潘塔企管（Painta）
让技术成为竞争力
潘塔（大连）企业管理有限公司，致力于成为“企业资产涂装防腐”领域的信赖伙伴，以专业、独立、务实为原则，帮助客户提升涂装质量水平、延长使用寿命、降低维护成本。
核心服务包括： 涂装检测与质量验证服务 涂层失效分析与根因诊断 工艺优化与涂装体系咨询 工业涂装技术服务工程师培训及认证辅导 企业内训与定制化技术服务支持
